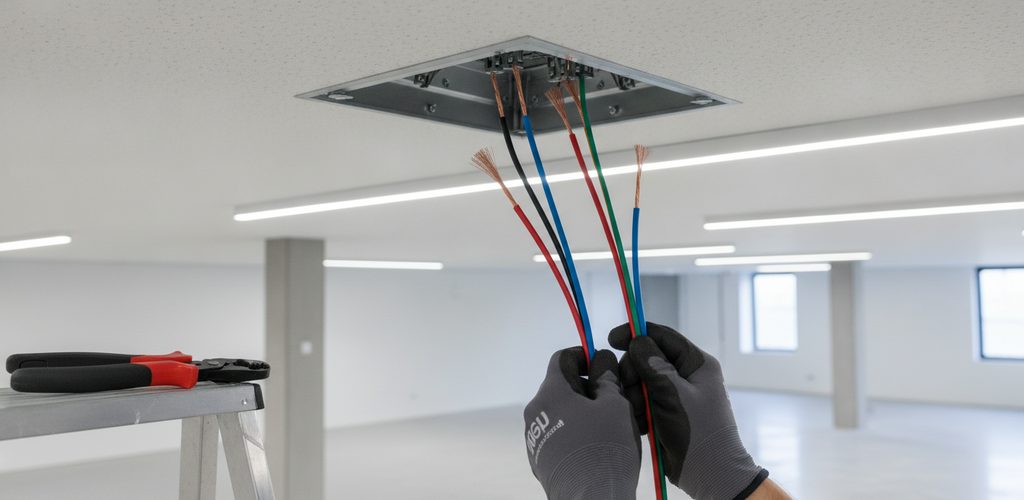

LED-Beleuchtung verkabeln: Leitungstypen, Querschnitt und Anschluss

Ratgeber · Leitungen für LED-Beleuchtung

Die richtige Verkabelung verlängert die Lebensdauer Ihrer LED-Beleuchtung und senkt das Risiko von Störungen und Bränden. Leitungstypen, Zubehör und Arbeitsschritte für 230 V und 12/24 V im Überblick.

Leitungstypen

• Mantelleitung NYM-J: für die feste Installation in trockenen und feuchten Räumen, der Standard für Leuchten und Steckdosen. Für übliche Beleuchtung wird meist NYM-J 3 × 1,5 mm² verlegt.
• Robuste Kabel: Wo Leitungen mechanisch stärker beansprucht werden, im Freien oder im Erdreich liegen, kommen widerstandsfähigere Typen wie NYY-J zum Einsatz.
• Kleinspannungsleitungen: Für LED-Beleuchtung mit 12 oder 24 V eignen sich meist Leitungen der Größe AWG 18 oder AWG 20 (rund 0,8 bzw. 0,5 mm²). Längere Strecken brauchen größere Querschnitte.

Zubehör und Werkzeug

• Verbindungsklemmen und Verbinder in Größe und Bauart passend zur Leitung
• Installationskanäle und -rohre aus Kunststoff oder Metall – Schutz und saubere Optik
• Kabelbinder zum Bündeln; beschriftet erleichtern sie die Zuordnung
• Schrumpfschlauch zum Schützen und Isolieren von Verbindungen
• Crimpverbinder und Crimpzange für feste Verbindungen
• Tüllen zum Schutz der Leitung in Wanddurchführungen

Dazu kommen Kabelschere, Abisolierzange, Schraubendreher und Maßband.

Sicherheit

Arbeiten Sie nur an spannungsfreien Stromkreisen, tragen Sie Handschuhe und Schutzbrille und verwenden Sie nur zertifizierte Komponenten. Für die Elektroinstallation gilt die DIN VDE 0100. Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft; Kleinspannungsbeleuchtung mit 12 oder 24 V und steckerfertigem Netzteil können Sie selbst verkabeln.

Schritt für Schritt

1. Planen: Leuchtenpositionen und Leitungswege festlegen, Länge und Leitungstyp prüfen.
2. Trasse vorbereiten: Untergrund reinigen, Trassenlänge genau messen und 10–15 cm Reserve zugeben.
3. Zuschneiden: Leitung ablängen und an den Enden 5–10 mm abisolieren.
4. Verlegen: auf Putz in Kanälen oder mit Clips, verdeckt in Schutzrohren, durch Wände mit Tüllen. Unter Putz verlaufen Leitungen nur waagerecht oder senkrecht in den üblichen Installationszonen. Zu Wasser- und Gasleitungen mindestens 10 cm Abstand halten.
5. Verbinden: Kleinspannung (12/24 V) löten oder mit Schnellverbindern verbinden, auf die Polarität achten (rot = plus, schwarz = minus) und jede Verbindung mit Schrumpfschlauch isolieren. Bei 230 V verbindet die Elektrofachkraft die Leiter mit Klemmen in einer Abzweigdose: braun oder schwarz = Außenleiter, blau = Neutralleiter, grün-gelb = Schutzleiter.
6. Leuchte anschließen: LED-Streifen per Steckverbinder oder durch Anlöten an die Kontaktflächen, Leuchten an die vorgesehenen Klemmen – alle Verbindungen fest und isoliert.
7. Netzteil: LED-Beleuchtung immer über ein passendes Netzteil betreiben, dessen Leistung etwas über der Leistung der LEDs liegt. Erst nach vollständiger Installation und Kontrolle ans Netz anschließen.
8. Testen: einschalten, Funktion prüfen, nach 10 Minuten Verbindungen und Netzteil auf Erwärmung prüfen, Leitungen ordentlich fixieren.

Die passende Leitung wählen

Entscheidend sind Einsatzort (innen oder außen), Spannung (230 V oder 12/24 V), Strombelastung (abhängig von der Leistung) und Länge – lange Strecken erfordern größere Querschnitte. Für LED-Streifen gibt es spezielle Kleinspannungsleitungen.

Häufige Fehler

• Leitungen ungeschützt verlegt – passende Rohre und Kanäle verwenden.
• Leitungstyp passt nicht zu Umgebung und Belastung.
• Unzureichend befestigt oder zu stark geknickt – Mindestbiegeradius beachten.
• Unsauber abisoliert oder angeschlossen – gutes Werkzeug und passend dimensionierte Klemmen verwenden.
• Aderfarben ignoriert – grün-gelb ist immer der Schutzleiter.

Effizienz und Wartung

Kupferleitungen mit geringem Widerstand, ein zur Last passender Querschnitt, kurze Wege und intakte Isolierung halten die Verluste klein; LED-Dimmer, Zeitschalter und Bewegungsmelder sparen zusätzlich. Leitungen regelmäßig auf Schäden, Risse und Verschleiß prüfen, sauber und trocken halten, Beschädigtes sofort ersetzen und Verbindungen auf festen Sitz kontrollieren.

Häufige Fragen

Wie schließe ich einen LED-Streifen an?

Nur an den markierten Stellen kürzen, Schutzfolie abziehen, auf einen sauberen Untergrund kleben und per Steckverbinder oder Lötstelle mit dem Netzteil verbinden.

Was gehört zur Grundausstattung?

Netzteil, Verbinder, Klemmen, Montagekanäle und Isoliermaterial.

Die Beleuchtung bleibt dunkel – was tun?

Alle Verbindungen prüfen, das Netzteil testen, die Polarität kontrollieren und den LED-Streifen auf Beschädigungen untersuchen.
