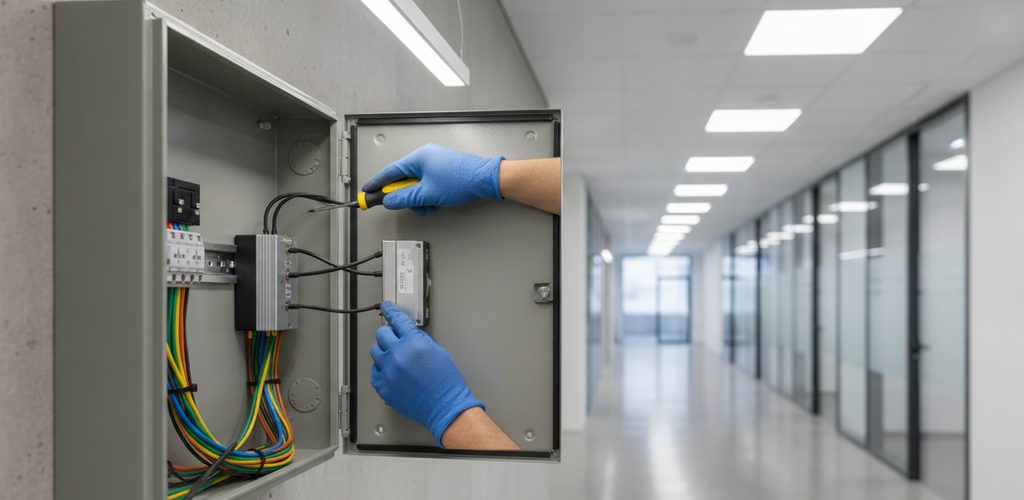

EMV-Filter für LED-Beleuchtung einbauen: Anschluss, Erdung, Prüfung
Ratgeber · EMV-Filter
Flackernde LEDs, Brummen in der Musikanlage oder ein instabiles WLAN deuten oft auf elektromagnetische Störungen hin. Ein richtig eingebauter EMV-Filter dämpft sie – entscheidend sind Einbauort, Anschluss und eine gute Erdung.
Inhalt
- Was ein EMV-Filter leistet
- Den passenden Filter wählen
- Einbauort und Abstände
- Einbau Schritt für Schritt
- Leiter richtig anschließen
- Typische Fehler
- Prüfung nach dem Einbau
- Wartung und Austausch
- EMV-Filter und Energieeffizienz
- Häufige Fragen
EMV-Filter (EMV = elektromagnetische Verträglichkeit) stecken in Industriemaschinen ebenso wie in Unterhaltungselektronik und moderner LED-Beleuchtung. Sie dämpfen Störsignale, wie sie etwa von Elektromotoren, Schaltnetzteilen und Dimmern ausgehen, damit sich Geräte nicht gegenseitig beeinflussen.
Was ein EMV-Filter leistet
Ein EMV-Filter – auch Netz- oder Entstörfilter – lässt die Netzspannung passieren und sperrt hochfrequente Störsignale. Damit verhindert er Flackern, Rauschen in Audiogeräten und Ausfälle empfindlicher Elektronik, schützt Geräte vor Störungen aus der Umgebung, hilft, die EMV-Anforderungen an die Anlage einzuhalten, und verlängert die Lebensdauer von LED-Leuchten und anderer Elektronik.
Warum gerade LED-Beleuchtung?
- Schaltnetzteile: Die meisten LED-Leuchten arbeiten mit Treibern, die mit hohen Frequenzen schalten und dabei Störungen erzeugen können.
- Dimmer und Regler: LED-Dimmer nutzen oft Pulsweitenmodulation (PWM) – eine weitere Quelle hochfrequenter Störungen.
- Smarte Beleuchtung: Funkgesteuerte Systeme können gestört werden oder selbst stören.
Typische Anzeichen für EMV-Probleme
- LED-Beleuchtung flackert oder leuchtet unruhig
- Brummen, Rauschen oder Streifen bei Audio- und Videogeräten
- WLAN oder Bluetooth wird instabil, sobald bestimmte Verbraucher laufen
- Bewegungsmelder und andere Automatik schalten ohne Grund
- empfindliche Elektronik fällt aus oder startet neu
Ein EMV-Filter ist kein Überspannungsschutz. Gegen Überspannungen, etwa bei Gewitter, helfen spezielle Überspannungsschutzgeräte, die sich gut mit EMV-Filtern kombinieren lassen.
Den passenden Filter wählen
Klären Sie vor dem Kauf die Daten Ihrer Anlage – maximalen Strom, Spannung und Frequenzbereich – sowie die wichtigsten Störquellen in der Umgebung.
| Anwendung | Filterung |
|---|---|
| LED-Lampen und LED-Streifen im Haushalt | Grundfilterung, oft schon im Netzteil integriert |
| übliche LED-Beleuchtung | einphasiger Filter, Strombelastbarkeit passend zur Beleuchtung |
| dimmbare LED-Beleuchtung | Filter, der mit dem Dimmer zusammenarbeitet; Dimmer (Phasenanschnitt oder Phasenabschnitt) passend zur Leuchte |
| RGB-Controller, Bewegungsmelder, Zeitschaltuhren | aufwendigere Filterung – Farbsteuerungen arbeiten mit Hochfrequenzbauteilen, Sensorelektronik reagiert empfindlich |
| vernetzte Smart-Beleuchtung | Filter, die neben der Stromversorgung auch Kommunikationsleitungen schützen |
| anspruchsvolle Anlagen | Filter mit höherer Störunterdrückung |
| kleine Projekte | kompakte Filter |
- Strombelastbarkeit: Summe der Stromaufnahme aller angeschlossenen Leuchten plus 20–30 % Reserve.
- Umgebung: In Wohnräumen genügen meist Standardfilter mit CE-Kennzeichnung. In der Industrie sind robustere Filter für höhere Ströme und stärkere Störungen gefragt, in explosionsgefährdeten Bereichen (ATEX-Zonen) nur dafür zertifizierte Filter; in Kliniken und Praxen gelten strengere EMV-Anforderungen an Medizingeräte (DIN EN 60601-1-2).
- Passiv oder aktiv: Passive Filter arbeiten nur mit Kondensatoren, Spulen und Widerständen – einfach, günstig, ohne eigene Versorgung. Aktive Filter erkennen und unterdrücken Störungen elektronisch, wirken gezielter gegen bestimmte Störarten, sind aber aufwendiger und teurer. Für LED-Beleuchtung im Haushalt reichen passive Filter.
- Zubehör: Ferritkerne als Zusatzschutz für Leitungen, EMV-Dichtungen zwischen Gehäusedeckel und Chassis.
Normen: Filter für den EU-Markt tragen das CE-Kennzeichen (EMV-Richtlinie 2014/30/EU); Anforderungen an passive Entstörfilter beschreibt IEC 60939. Für Leuchten und LED-Betriebsgeräte maßgeblich sind DIN EN 55015 (Funkstörungen), DIN EN 61547 (Störfestigkeit) und DIN EN 61000-3-2/-3 (Oberschwingungen, Spannungsschwankungen). DIN EN 61800-3 gilt dagegen für drehzahlveränderbare Antriebe mit Frequenzumrichtern – relevant, wenn solche Antriebe in derselben Anlage stören.
Einbauort und Abstände
- So nah wie möglich an der Störquelle oder am zu schützenden Gerät – ideal direkt am Netzeingang des Geräts, zwischen Stromversorgung und Verbraucher. Im Schaltschrank sitzt der Filter unmittelbar dort, wo die Zuleitung eintritt.
- Richtung beachten: Eingang (LINE) zur Netzseite, Ausgang (LOAD) zum Verbraucher. Vertauscht verliert der Filter einen Großteil seiner Wirkung oder wirkt gar nicht.
- Montagefläche: fest und vibrationsarm. Damit der Filter Störungen ableiten kann, gehört er großflächig auf eine blanke, geerdete Metallmontageplatte – Lack an der Auflagefläche entfernen.
- Umgebung: trocken, ohne extreme Temperaturen, mit passender IP-Schutzart – in feuchter Umgebung entsprechend höher.
| Maß | Empfehlung |
|---|---|
| Leitung zwischen Filter und geschütztem Gerät | so kurz wie möglich, ideal bis 30 cm |
| Abstand zu empfindlichen Bauteilen | mindestens 5–10 cm |
| Freiraum zur Kühlung | meist mindestens 2–3 cm zu allen Seiten |
| Erdungsverbindung | kurz, direkt, ausreichender Querschnitt |
| Ein- und Ausgangsleitungen | getrennt führen, nicht parallel; Kreuzungen im rechten Winkel |
| mehrere Filter in einer Anlage | Mindestabstände laut Hersteller, Filter aufeinander abstimmen |
In größeren Anlagen verbessern geschirmte Leitungen zwischen Filter und Verbraucher die Wirkung zusätzlich. Empfindliche Elektronik legen Sie am besten auf eigene Stromkreise, getrennt von der LED-Beleuchtung – so stört die Beleuchtung weder Smart-Home-Kommunikation noch Audio- und Videoanlagen oder WLAN und Bluetooth.
Einbau Schritt für Schritt
Der Anschluss an das 230-V-Netz gehört in die Hände einer Elektrofachkraft. Maßgeblich ist immer die Anleitung des Filterherstellers.
Werkzeug und Material: Schraubendreher (Schlitz und Kreuz), Crimpzange für Kabelschuhe, Seitenschneider, Abisolierzange, Multimeter, Schutzhandschuhe; dazu der passende Filter, Leitungen nach Gerätespezifikation, passende Verbinder, Schrauben, Muttern und Unterlegscheiben, Isolierband.
- Vorbereiten: Hauptsicherung ausschalten oder das Gerät vom Netz trennen, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen; für gutes Licht und Platz sorgen, Material bereitlegen.
- Einbauort nach den Regeln oben festlegen.
- Filter befestigen: mit Schrauben und Unterlegscheiben auf der Montageplatte oder im Verteiler, fest und vibrationssicher; bei größeren Filtern auf die Einbaulage von Ein- und Ausgang achten.
- Leiter anschließen – siehe nächster Abschnitt.
- Verdrahtung kontrollieren: alle Leiter fest und nach Schaltbild angeschlossen, Isolierung unbeschädigt, keine offenen leitfähigen Teile, Schutzleiter sicher verbunden – entscheidend für Sicherheit und Filterwirkung.
- In Betrieb nehmen: Spannung einschalten, mit dem Multimeter die Spannung am Filterausgang messen, Funktion des Verbrauchers beobachten und prüfen, ob der Filter ungewöhnlich warm wird oder brummt.
- Abschließen: offene Teile abdecken oder isolieren und das Einbaudatum für die Wartung notieren.
Leiter richtig anschließen
- Querschnitt nach Strombelastung wählen – für übliche LED-Beleuchtung im Haushalt genügen meist 1,5 mm².
- Abisolieren: etwa 6–8 mm oder nach Angabe der Filterklemmen, ohne die Adern zu beschädigen.
- Feindrähtige Leiter mit Aderendhülsen versehen. Verzinnen ist für Schraubklemmen nicht zulässig: Das Lot gibt unter dem Klemmdruck nach, die Verbindung lockert sich.
| Seite | Klemme | Leiter |
|---|---|---|
| Eingang (LINE, Netzseite) | L | Außenleiter – braun, schwarz oder grau |
| Eingang (LINE) | N | Neutralleiter – blau |
| Ausgang (LOAD, zum Verbraucher) | L' (oder L) | Außenleiter zum Gerät |
| Ausgang (LOAD) | N' (oder N) | Neutralleiter zum Gerät |
| Erde | PE / Erdungssymbol | Schutzleiter grün-gelb, auf Ein- und Ausgangsseite |
Schraubklemmen mit passendem Schraubendreher fest anziehen, aber nicht überdrehen, damit Gewinde und Klemmen heil bleiben. Lose Verbindungen können Funken bilden – und erzeugen damit selbst neue Störungen.
Worauf es ankommt
- Ein- und Ausgang trennen: Leitungen nicht parallel führen, sonst koppeln Störungen am Filter vorbei.
- Kurze Leitungen, vor allem auf der Ausgangsseite; ungünstige Verlegung erzeugt parasitäre Kapazitäten und Induktivitäten, die die Filterwirkung mindern.
- Erdung: Der Schutzleiter muss zuverlässig mit dem Schutzleitersystem des Gebäudes verbunden sein. Ohne Erdung kann der Filter Störungen nicht ableiten – und sein Gehäuse kann über die Filterkondensatoren Spannung führen.
- Ableitstrom: Die Filterkondensatoren verursachen einen kleinen Ableitstrom gegen PE. Hängen viele Filter hinter einem Fehlerstrom-Schutzschalter (RCD), kann er auslösen – Herstellerangaben beachten.
- Schirmung: Gegen hochfrequente Störungen wirkt der Schirm nur, wenn er beidseitig und großflächig aufgelegt ist; einseitiges Auflegen hilft lediglich gegen niederfrequente Brummschleifen.
- Absicherung: Leitungsschutzschalter oder Sicherung passend zum Bemessungsstrom des Filters.
Typische Fehler
| Fehler | Folge | Abhilfe |
|---|---|---|
| falscher Filter | passt nicht zu Strom, Spannung oder Störart | Gerätedaten und Störquellen vorab ermitteln, Auswahl mit Fachhandel oder Fachkraft abstimmen |
| Filter zu weit entfernt | deutlich geringere Wirkung | direkt an Störquelle oder Geräteeingang – je kürzer der Abstand, desto besser |
| schlechte Erdung | häufigste Ursache wirkungsloser Filter | kurzer Schutzleiter mit ausreichendem Querschnitt, Erdungspunkt mit niedriger Impedanz auch für Hochfrequenz |
| Ein- und Ausgang vertauscht | Filter wirkt kaum oder gar nicht | LINE/LOAD-Kennzeichnung und Schaltbild des Herstellers beachten |
| ungünstige Leitungsführung | parasitäre Kapazitäten und Induktivitäten | Ein- und Ausgang getrennt, kurze Leitungen, wo möglich geschirmt |
| Überlastung | Überhitzung, kürzere Lebensdauer, Ausfall | 20–30 % Stromreserve, Temperatur im Betrieb kontrollieren, bei hoher Last für Kühlung sorgen |
| keine Prüfung nach dem Einbau | Wirkung bleibt unklar | Störpegel vor und hinter dem Filter messen, Verbraucher in allen Betriebsarten testen, nach Änderungen erneut prüfen |
Prüfung nach dem Einbau
- Sichtprüfung: Verbindungen fest und richtig, Filtergehäuse und Leitungen unbeschädigt und nicht auf Zug, Abstand zwischen Ein- und Ausgangsleitungen eingehalten, Schraubverbindungen angezogen, Erdung angeschlossen.
- Elektrische Messungen: Spannung zwischen L und N am Ausgang – üblich sind 230 V ±10 %; Widerstand zwischen Erdungsklemme des Filters und Haupterdungspunkt – so niedrig wie möglich, ideal unter 0,5 Ω; Isolationswiderstand der Leiter gegen Erde mit einem Isolationsmessgerät und nach Herstellerangaben, weil Filterbauteile das Ergebnis beeinflussen können. Diese Messungen gehören zur Prüfung durch die Elektrofachkraft nach DIN VDE 0100.
- Funktionstest: Verbraucher hinter dem Filter einschalten, auf Flackern achten, mögliche Störquellen in der Nähe (Motoren, Schaltnetzteile) ein- und ausschalten und das Ganze mindestens 30 Minuten beobachten.
- Dämpfung messen (optional): mit Spektrumanalysator oder EMV-Messgerät den Störpegel an Ein- und Ausgang messen und mit den Herstellerangaben vergleichen.
- Temperaturtest: mindestens eine Stunde unter Volllast laufen lassen; die Filtertemperatur darf die Herstellerwerte nicht überschreiten, rundum muss Luft zirkulieren können.
Wartung und Austausch
EMV-Filter sind weitgehend wartungsfrei; regelmäßige Kontrollen verlängern aber ihre Lebensdauer und erhalten die Wirkung.
| Maßnahme | Intervall | Worauf achten |
|---|---|---|
| Sichtprüfung | alle 6–12 Monate | Beschädigung oder Korrosion am Gehäuse, lockere oder oxidierte Klemmen, Zustand der Leitungen, Staub an Lüftungsöffnungen, Feuchtigkeit und Wärme in der Umgebung |
| Reinigung | nach Bedarf, meist alle 12 Monate | nur spannungsfrei; weicher, trockener Pinsel oder Druckluft, Staubsauger mit Kunststoffdüse, Kontaktreiniger für Klemmen – nie Wasser oder lösemittelhaltige Reiniger direkt auf den Filter |
| Elektrische Prüfung | in stark beanspruchten Anlagen jährlich, sonst alle 3–5 Jahre; immer nach Gewitter, Überspannung oder größeren Änderungen | Isolationswiderstand gegen Erde (Isolationsmessgerät), Schutzleiterwiderstand, Durchgang L–L' und N–N', Dämpfung, falls Messtechnik vorhanden; auffällige Werte von einer Fachkraft klären lassen |
| Temperaturkontrolle | bei höherer Last oder nach Änderungen | unter Volllast mit berührungslosem Thermometer messen; ist der Filter ungewöhnlich heiß, Überlastung oder Kühlung prüfen |
Austausch bei sichtbarer Beschädigung, bei elektrischen Werten außerhalb der Toleranz oder am Ende der Lebensdauer – je nach Typ und Bedingungen meist nach 10–15 Jahren. Ermitteln Sie Modell und Typ, beschaffen Sie gleichwertigen Ersatz von einem zuverlässigen Lieferanten, lassen Sie ihn von einer Elektrofachkraft einbauen und führen Sie danach die komplette Prüfung erneut durch.
EMV-Filter und Energieeffizienz
Ein EMV-Filter spart selbst keinen Strom: Er verursacht geringe Verluste von meist unter 1 % der durchgeleiteten Leistung. Oberschwingungen im Netz reduziert er kaum – dafür sind die Leistungsfaktorkorrektur (PFC) im LED-Treiber oder spezielle Oberschwingungsfilter zuständig. Indirekt lohnt er sich trotzdem: Geräte arbeiten störungsfrei nach Spezifikation, halten länger und brauchen weniger Wartung.
- Effiziente Leuchten wählen: Moderne LED-Leuchten erreichen bis zu 150 lm/W, Glühlampen etwa 15 lm/W, ältere Leuchtstofflampen-Systeme 60–70 lm/W. Hochwertige Treiber bringen bereits eine EMV-Grundfilterung mit.
- Leitungen richtig dimensionieren und kurz halten: weniger Verluste, weniger eingekoppelte Störungen.
- Intelligent steuern: Präsenzmelder, Zeitschaltuhren und Dimmer senken den Verbrauch weiter.
- Gut erden: Eine saubere Erdung verbessert die Filterwirkung.
Häufige Fragen
- Darf ich einen EMV-Filter selbst einbauen?
- Steckerfertige Netzfilter für die Steckdose können Sie selbst einsetzen. Filter, die fest in die 230-V-Installation eingebaut werden – im Verteiler, in Leuchten oder vor Treibern –, gehören in die Hände einer Elektrofachkraft; das gilt erst recht für Industrieanlagen.
- Beeinflusst der Filter meinen LED-Dimmer?
- Ein passend gewählter Filter beeinträchtigt den Dimmer nicht – er kann das Dimmen sogar stabiler machen, weil er Störungen beseitigt. Wichtig ist, dass der Filter zum Dimmertyp (Phasenanschnitt oder Phasenabschnitt) passt und nach Schaltbild des Herstellers angeschlossen wird.
- Funktioniert ein EMV-Filter ohne Erdung?
- Nein. Ohne gute Erdung kann der Filter die abgefangenen Störsignale nicht ableiten und verliert einen Großteil seiner Wirkung. Die Erdungsklemme muss zuverlässig mit dem Schutzleiter der Installation verbunden sein.
- Wie lange hält ein EMV-Filter?
- Hochwertige Filter sind für den Dauerbetrieb ausgelegt und halten je nach Bedingungen 10–15 Jahre und länger. Empfehlenswert sind mindestens jährlich eine Sichtprüfung und alle 3–5 Jahre oder nach größeren Änderungen der Installation eine umfassendere Prüfung mit Messungen.
